한글장비명

400 MHz 핵자기공명분광분석기

영문장비명

400 MHz NMR Spectrometer

제작사명 / 모델명

Bruker / AVANCE III 400

원리 및 특징

강한 자기장 하에 놓여 있는 시료에 라디오 주파수의 빛을 조사하면 자기장에 active한 핵들은 자기적인 성질로 인해 생성되는 에너지(에너지 차)를 선택 흡수하여 공명 현상이 나타납니다. 에너지를 흡수한 원자핵은 그들 주위의 환경 차이에 따라 특정 주파수의 신호를 만드는데 이를 측정하여 시료의 화학적 구조를 규명할 수 있습니다.

주요구성 및 성능

1. Magnet

(1) Ascend superconducting 54 mm magnet system

(2) Shim system

(3) Shim and lock control

2. Spectrometer console

(1) Pulse generating system

(2) Frequency Generation system

(3) Receiver control unit

(4) Preamplifier system

(5) Transmitter system

3. Computer system

4. Probes - Broadband probe 1H-19F/15N-31P 5mm Z-gradient coil incl. auto tuning & matching

담당 교수님

이영일 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

2

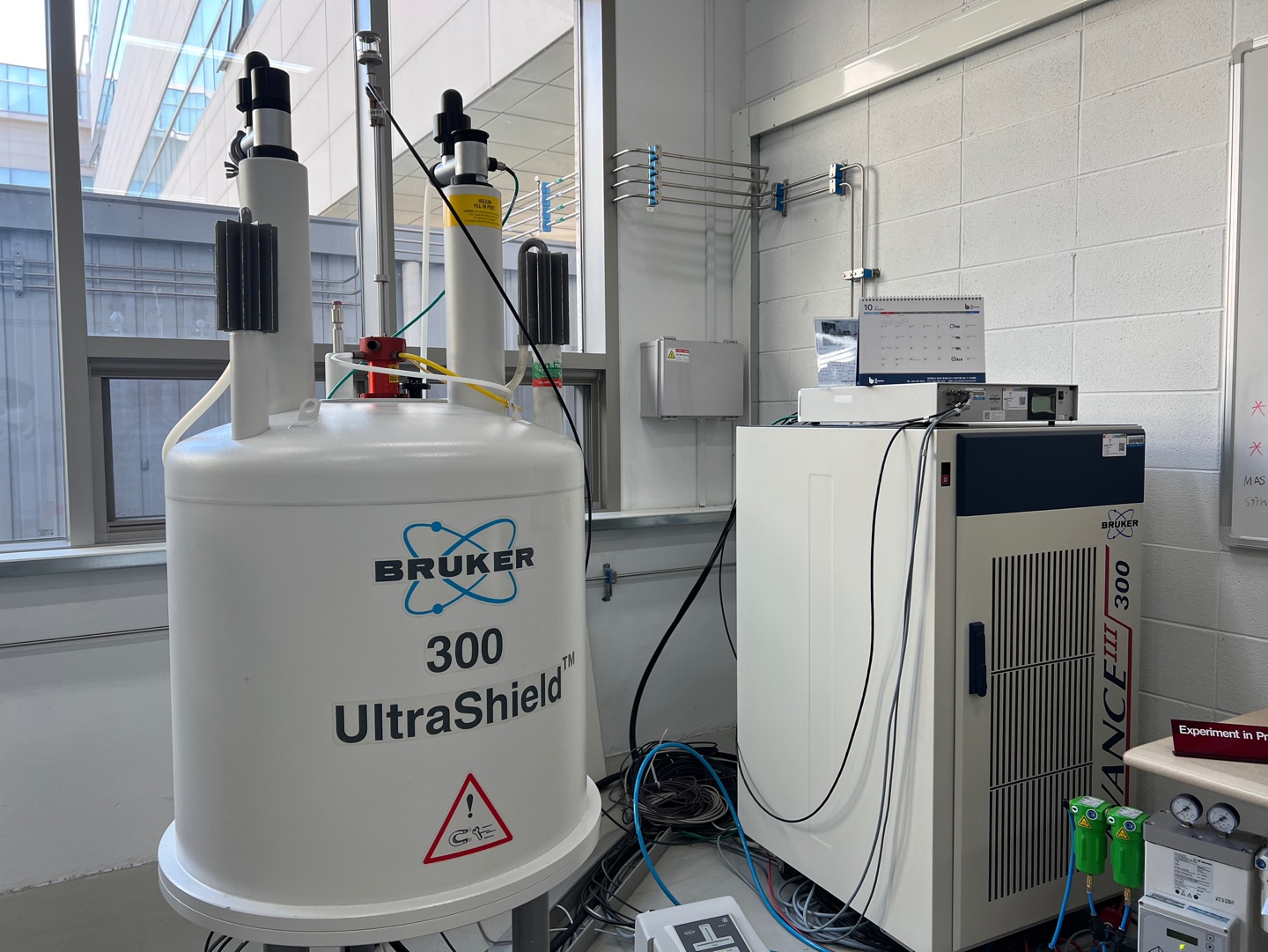

한글장비명

300 MHz 핵자기공명분광분석기

영문장비명

300 MHz NMR Spectrometer

제작사명 /모델명

Bruker / AV3-300

원리 및 특징

어떤 강한 자기장 내에서 회전하는 핵에 의한 에너지의 특성은 이것에 수직으로 2차이며 약한장에 의하여 쪼여질 때에는 분자내의 배열을 확인할 수 있게 한다. 어떤 동위원소 핵들은 그들의 축 주위로 고유한 스핀운동을 한다. 이 하전된 입자의 스핀운동 혹은 그들의 순환이 스핀축을 따라서 자기모멘트를 발생, 만약 핵이 외부자장에 놓이면 그들의 자기모멘트는 장과 나란히 혹은 반대로 정렬될 수 있다. 각각의 개별적 핵은 그 축 주변을 회전하며 이렇게 발생된 핵자기 모멘트의 축은 걸어준 자기장 힘의 선에 대하여 세차운동을 한다. 세차운동의 주파수를 측정하여 분자구조 혹은 functional group을 확인한다.

주요구성 및 성능

Magnet,

console

computer

UPS

Air compressor

담당 교수님

이영일 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

3

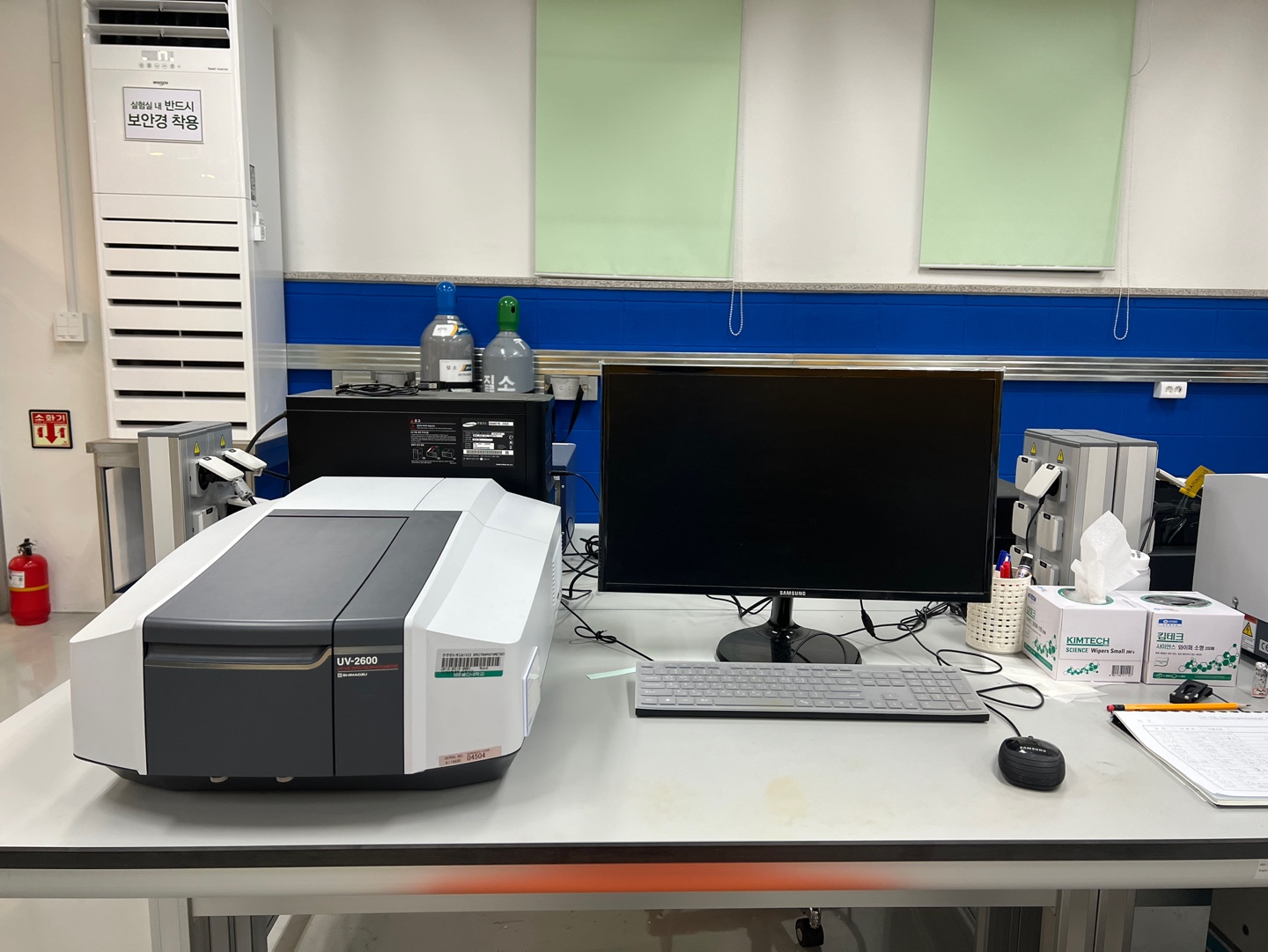

한글장비명

UV/Vis 분광광도계

영문장비명

UV/Vis spectrometer

제작사명 / 모델명

Shimadzu / UV-2600

원리 및 특징

UV-2600는 광범위한 분야에서 사용할 수 있고 측정 목적에 맞게 쉽게 확장할 수 있는 범용 연구용 분광광도계입니다. 선택적인 적분구를 사용하여 UV-2600의 측정 파장 범위를 1400 nm의 근적외선 영역으로 확장할 수 있습니다.

주요구성 및 성능

Measurement range 185 to 900nm
220 to 1400nm with optional ISR-2600Plus
Wavelength accuracy ± 0.1nm at 656.1nm D2
Wavelength repeatability ± 0.05nm
Wavelength scanning speed ~14000nm/min (Wavelength slew rate)
~4000 to 0.5nm/min (Wavelength scan rate)
Spectral bandwidth 0.1, 0.2, 0.5, 1,2,5nm
L2/L5(low stray-light mode)
Resolution 0.1nm

담당 교수님

이민형 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

4

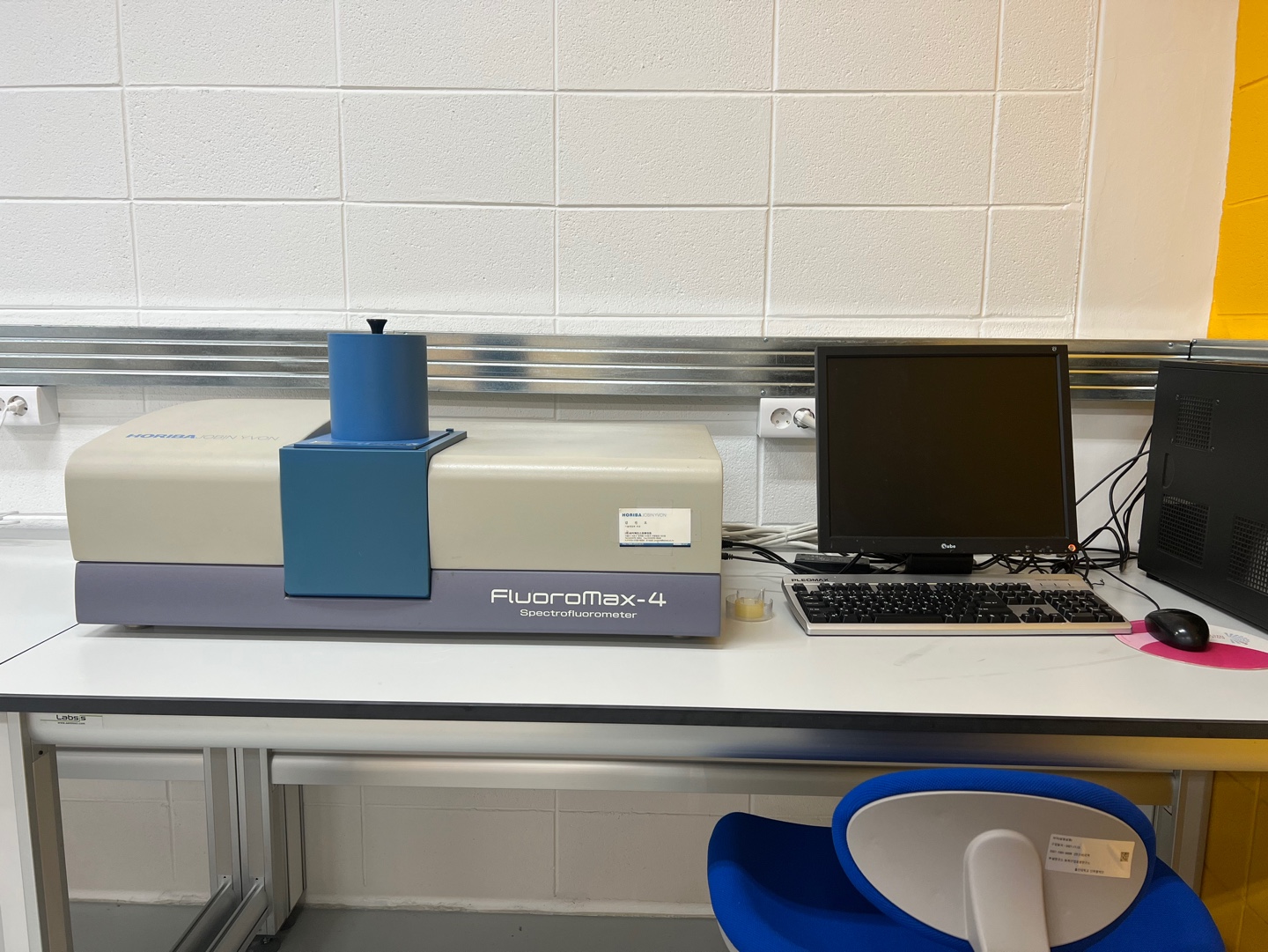

한글장비명

형광분광기

영문장비명

Spectrofluorometer

제작사명 / 모델명

Horiba / Fluoromax-4

원리 및 특징

FluoroMax-4는, 종래에 없는 고감도와 고속 스캔을 양립한, 실용성이 높은 형광 분광 광도계. Jobin Yvon의 분광 기술과 Photon Counting법에 의해, 검출기의 노이즈를 제거. 세계 최고 레벨의 S/N비,3000:1를 달성하였습니다. 높은 감도를 실현하고 있기 때문에, 정확한 수치를 얻을수 있으며, 분석의 작업 효율을 높입니다.

주요구성 및 성능

고감도 측정과 고속 스캔 가능
포톤카운팅 검출기 채용으로 고감도 측정
새로운 소프트웨어 「FluorEssence For Windows」채용
충실한 옵션으로 다양한 분야에 대응가능합니다.

담당 교수님

이민형 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

5

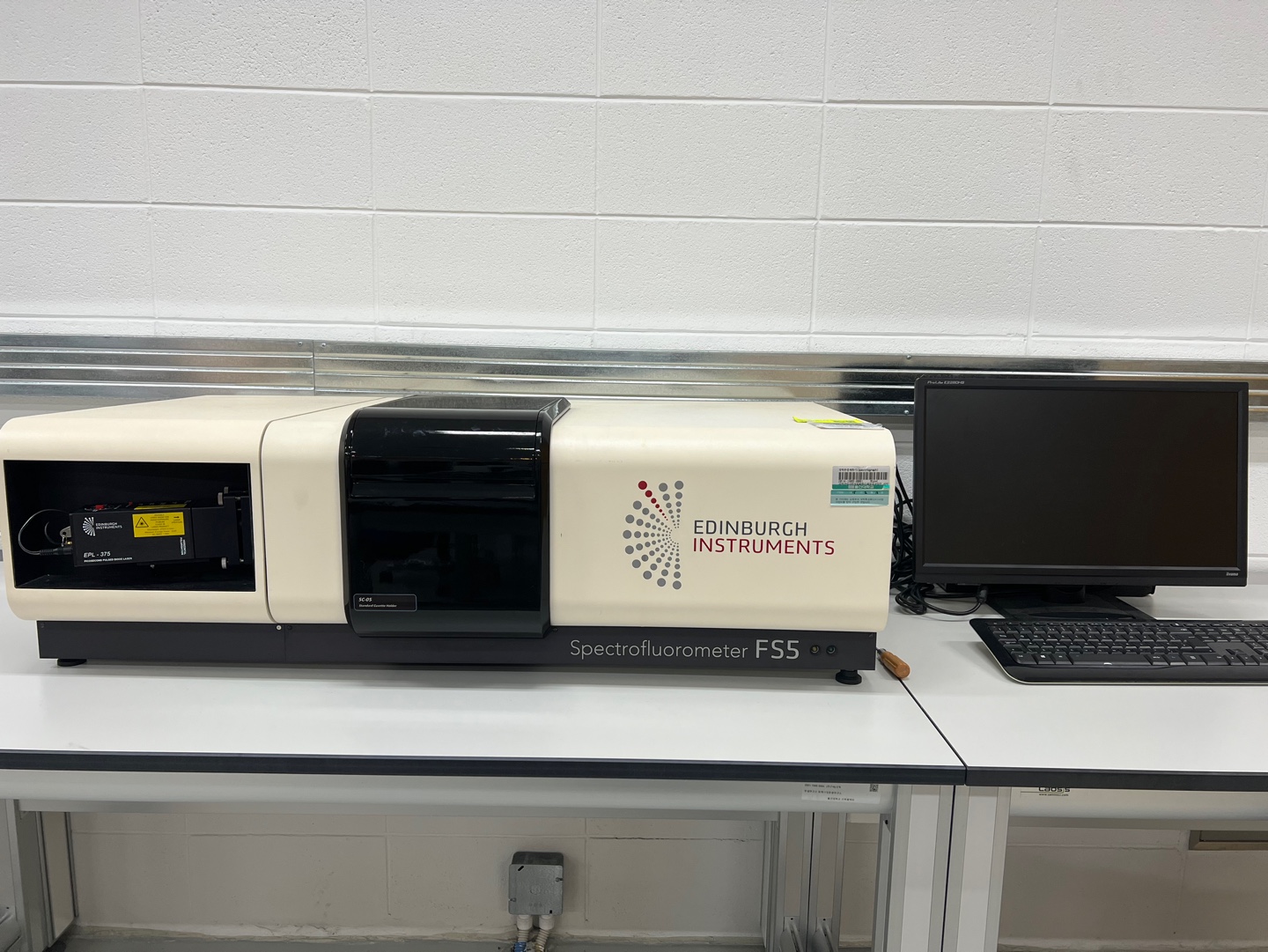

한글장비명

시분해발광분광분석기

영문장비명

Time-resolved luminescence spectrometer

제작사명 / 모델명

Edinburgh / FS-5

원리 및 특징

1.FS5 is a bench top system for measuring fluorescence steady state spectra using the method of single photon counting.
2.The system has a standard signal to nosie Ratio of 4000:1 for the standard water Raman scan.

주요구성 및 성능

1. FS5:Steady State Fluorescence Spectrometer main system
2. Phosphorescence Lifetime Measurements
3. Fluorescence Lifetime Measurements
4. TCSPC Light Source
5. Temperature Control 1) SC-70: Low Cost Cryo Option - EPR Dewar 2) LNCT: Liquid Nitrogen Cryostat, T-geometry
6. Sample Holders 1) SC-10: Solid Sample Holder (upright/tilted sample) 2) SC-80: Liquid Nitrogen Cryostat Module
7. System Computer

담당 교수님

이민형 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

6

한글장비명

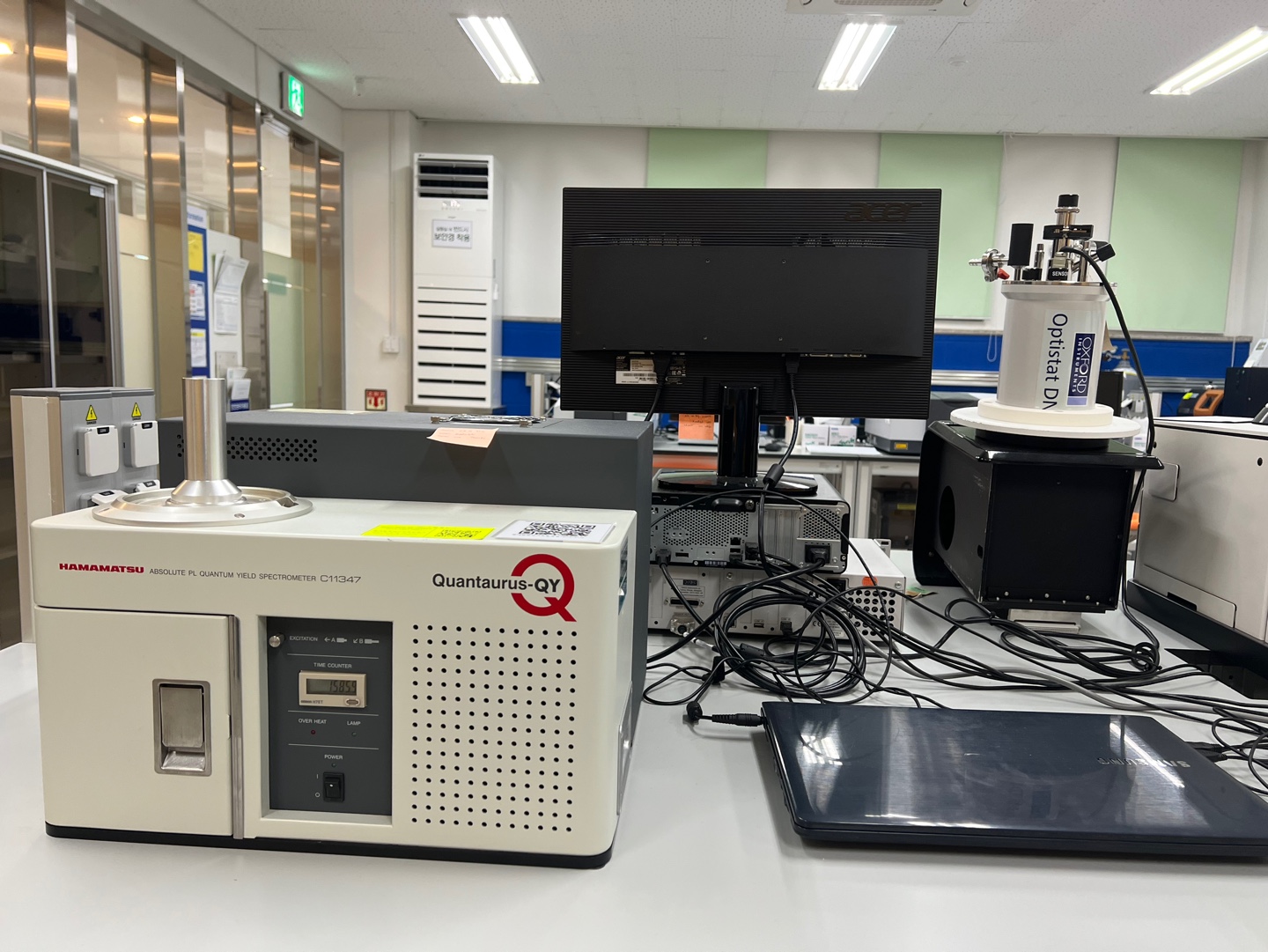

절대발광양자효율분광기

영문장비명

Absolute PL Quantum Yield Spectrometer

제작사명 / 모델명

Hamamatsu Photonics / C11347-11

원리 및 특징

본 장비는 발광소재의 발광양자효율을 절대값으로 직접 측정해주는 장비로 발산하는 빛의 강도를 적분구와 CCD를 이용하여 측정함으로써 높은 정확성과 빠른 측정이 가능한 장점이 있으며 또한 전 세계적으로도 인정받고 있는 장비임,
1. 넓은 영역대에서 발산하는 빛의 세기를 counting함으로써 발광소재의 광손실 없이 정확한 양자효율 값을 측정가능함
2. 기존 상대 양자효율 측정에서 발생하는 오차를 없애줌으로써 샘플 자체의 양자효율을 직접적으로 측정가능함
3.CCD 센서 채택으로 발산하는 빛을 매우 빠른 속도로 단시간에 스캐닝 가능함 4 다양한 형태의 샘플 측정
- 본 절대양자효율 장비는 발광성 소재의 형태(solution, solid, powder, film)에 관계없이 원하는 성상의 소재에 대한 발광효율 측정이 가능함으로 활용성이 매우 높음
5. 부가 성능 - 발광양자효율 측정 외에도 발광 빛의 chromaticity, color temperature, color rendering index 등의 정보를 제공해 줌으로써 전반적인 발광소재의 활용에 대한 데이터도 제공함

주요구성 및 성능

(1)Main body
*Standard type
-PL measurement wavelength range : 300nm to 950nm
*Monochromatic light source
-Light source : 150W xenon light source
-Excitation Wavelength : 250nm to 850nm
-Bandwidth : 10nm or less(FWHM)
-Excitation wavelength control : Automatic control
*Multichannel spectroscope
-Measurement wavelength range : 200nm to 950nm
-wavelength resolution : <2nm
(2)Software
*Measurement items : PL quantim yield, Excitation wavelength dependence of quantim yield, PL spectrum(peak wavelength ,FWHM), PL excitation spectrum,

담당 교수님

이민형 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

7

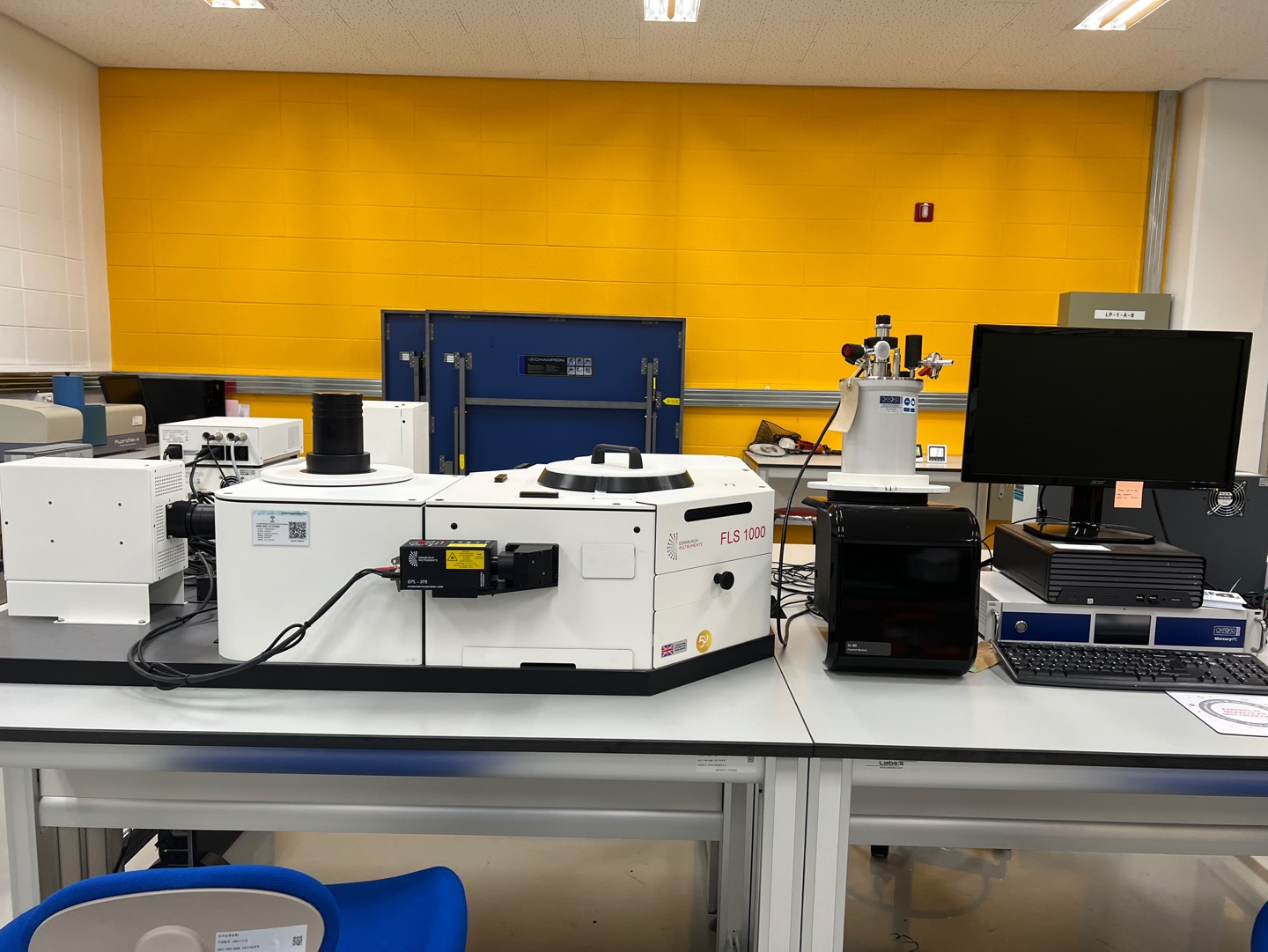

한글장비명

시분해발광분광기

영문장비명

Time-resolved luminscence spectometer

제작사명 / 모델명

Edinburgh Instruments / FLS1000-SS

원리 및 특징

광화학소재의 발광 및 들뜬상태의 분석을 위한 장비로 발광스펙트럼의 측정 및 들뜬상태의 광수명 측정 장비임.
액상뿐만 아니라 고상 시료에 대한 분석도 가능하며 여기 광원에 따라 나노초에서 초 단위의 발광수명 측정도 가능함.

주요구성 및 성능

○ 발광스펙트럼 측정
: 450W Xenon lamp, PL. 200nm-870nm, SNR>20,000:1
○ 발광수명 측정(Luminescence lifetime measurements)
: 60W Xenon Flashlamp(MCS), 1μs-10s
○ 고체시료 발광수명 측정
○ 온도조절 측정 확장: 77K-300K(±0.1K)
○ TCSPC/MCS/counter module 확장: time-gated PL, 5ps-50s lifetime 측정 가능

담당 교수님

이민형 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

8

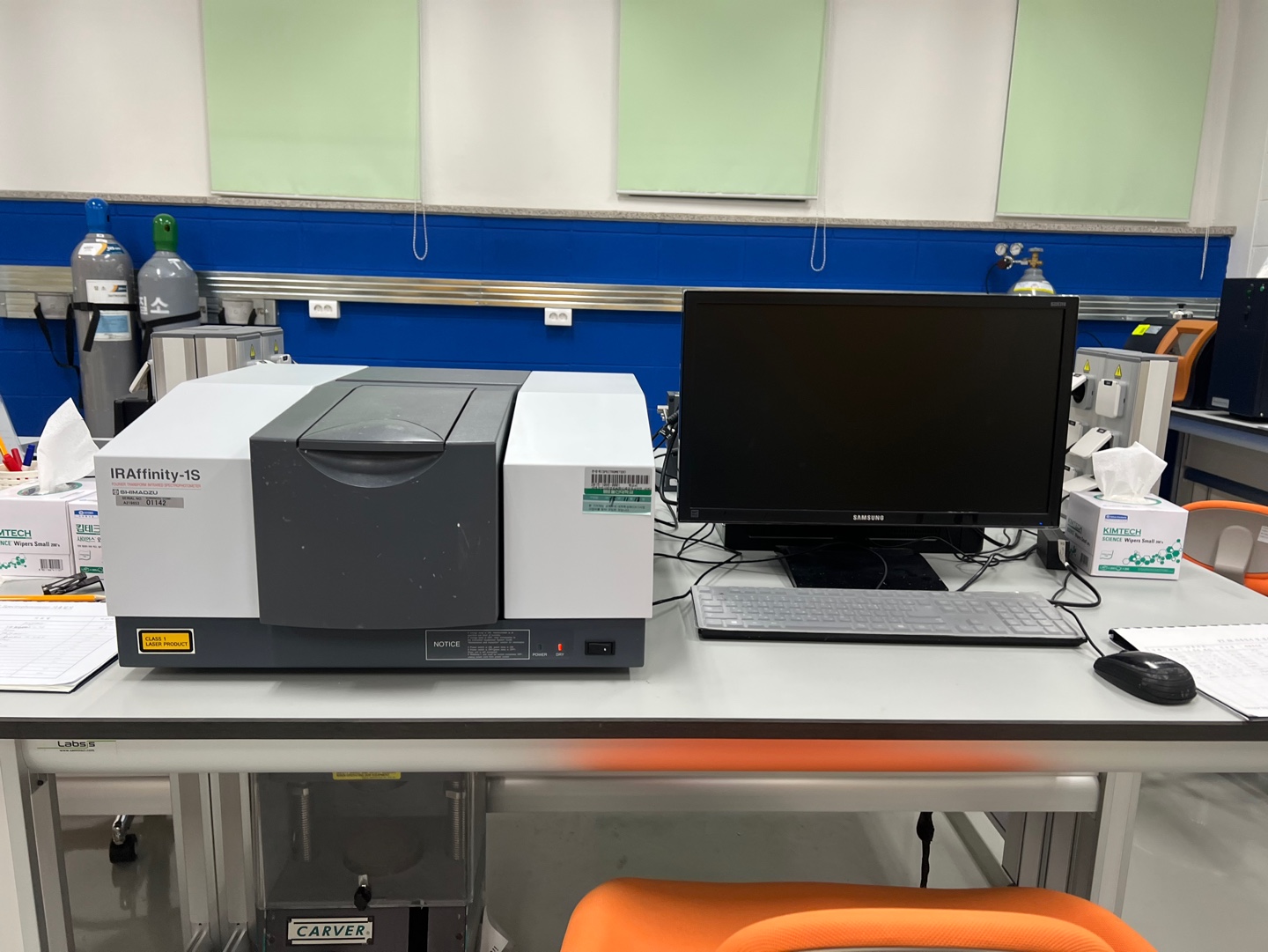

한글장비명

적외선분광기

영문장비명

IR Spectrometer

제작사명 / 모델명

Shimadzu  / IRAffiinity-1

원리 및 특징

IRAffiinity-1S의 간섭계는 동적 정렬 메커니즘에 의해 지속적으로 최적화되며, 내장된 자동 제습장치가 유지보수의 용이성을 보장합니다. IRAffiinity-1S는 높은 S/N 비(30,000:1, 1-minute accumulation, neighborhood of 2,100 cm-1, peak-to-peak), 최대 분해능 0.5 cm-1을 제공합니다. 또한 고성능 LabSolutions IR 소프트웨어와 분석 지원 프로그램(오염 물질 분석 프로그램 및 Pharma 레포트 프로그램)을 통해 데이터 처리 및 분석을 보다 쉽게 수행할 수 있습니다.

주요구성 및 성능

Interferometer : Michelson interferometer (30° incident angle)
Beam splitter : Germanium-coated KBr
Light source : High-energy ceramic light source
Detector : DLATGS detector equipped with temperature control mechanism
Wavenumber range : 7,800 to 350 cm−1
Resolution : 0.5, 1, 2, 4, 8, or 16 cm−1
Mirror speed : 4-step selection of 2.0, 2.8, 5, or 9 mm/sec
Data sampling : He–Ne laser
Sample compartment : Equipped with automatic accessory recognition mechanism
W200 × D230 × H170 mm
Center focus

담당 교수님

이승구 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

9

한글장비명

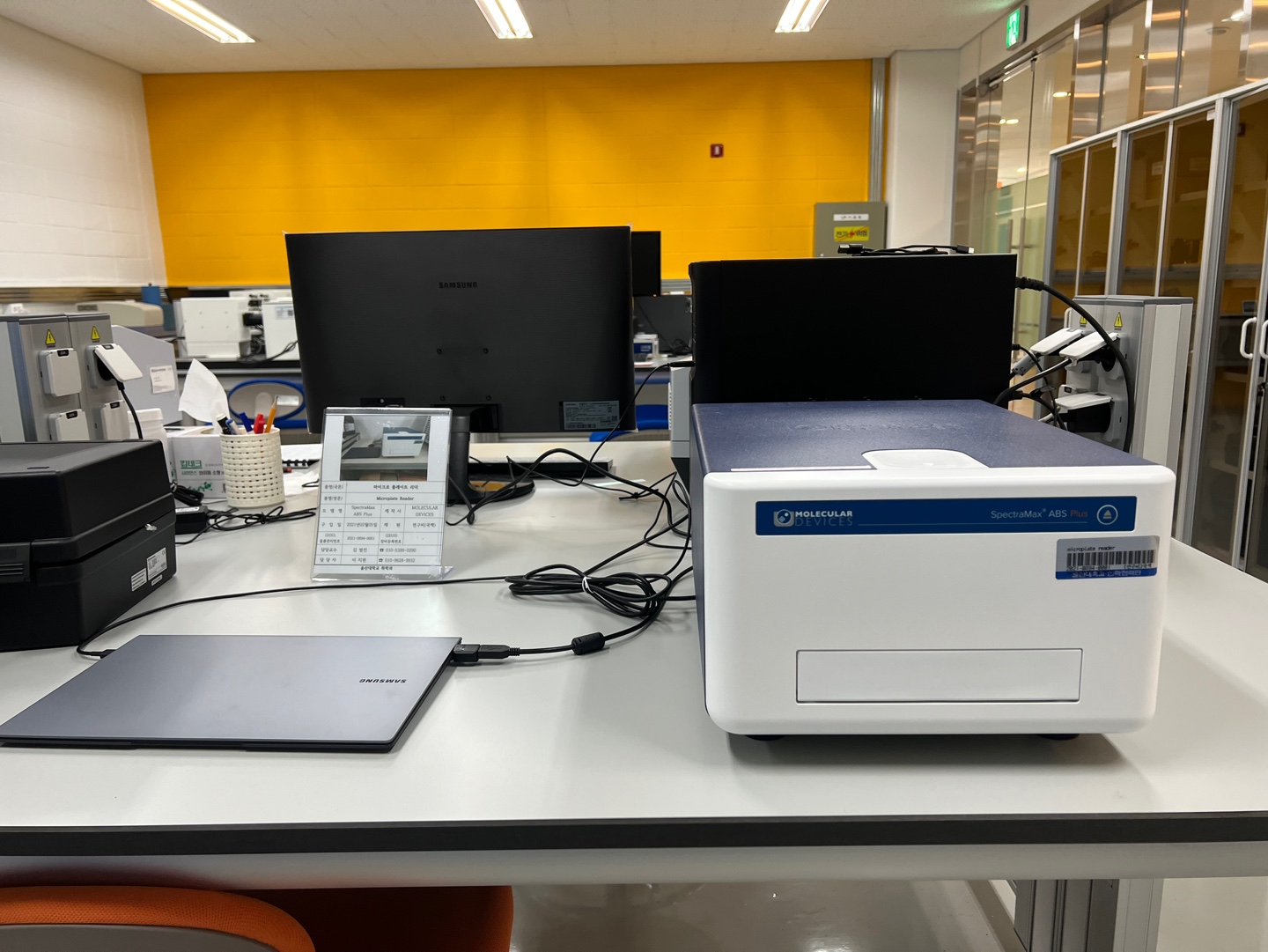

마이크로플레이트 리더

영문장비명

Microplate Reader

제작사명 / 모델명

Molecular Devices / SpectraMax ABS Plus

원리 및 특징

MolecUV/Vis absorbance를 이용한 세포 생존력 및 펩타이드 기반의 나노구조체 분석

주요구성 및 성능

- Monochromator-type Wavelength Selection
- Wavelength: 190 nm - 1000 nm, 1 nm increments
- Number of detectors : 8 photo diode detectors and 8 reference detectors
- Ability to read 96 well plate in Normal or Speed read mode

담당 교수님

김범진 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

10

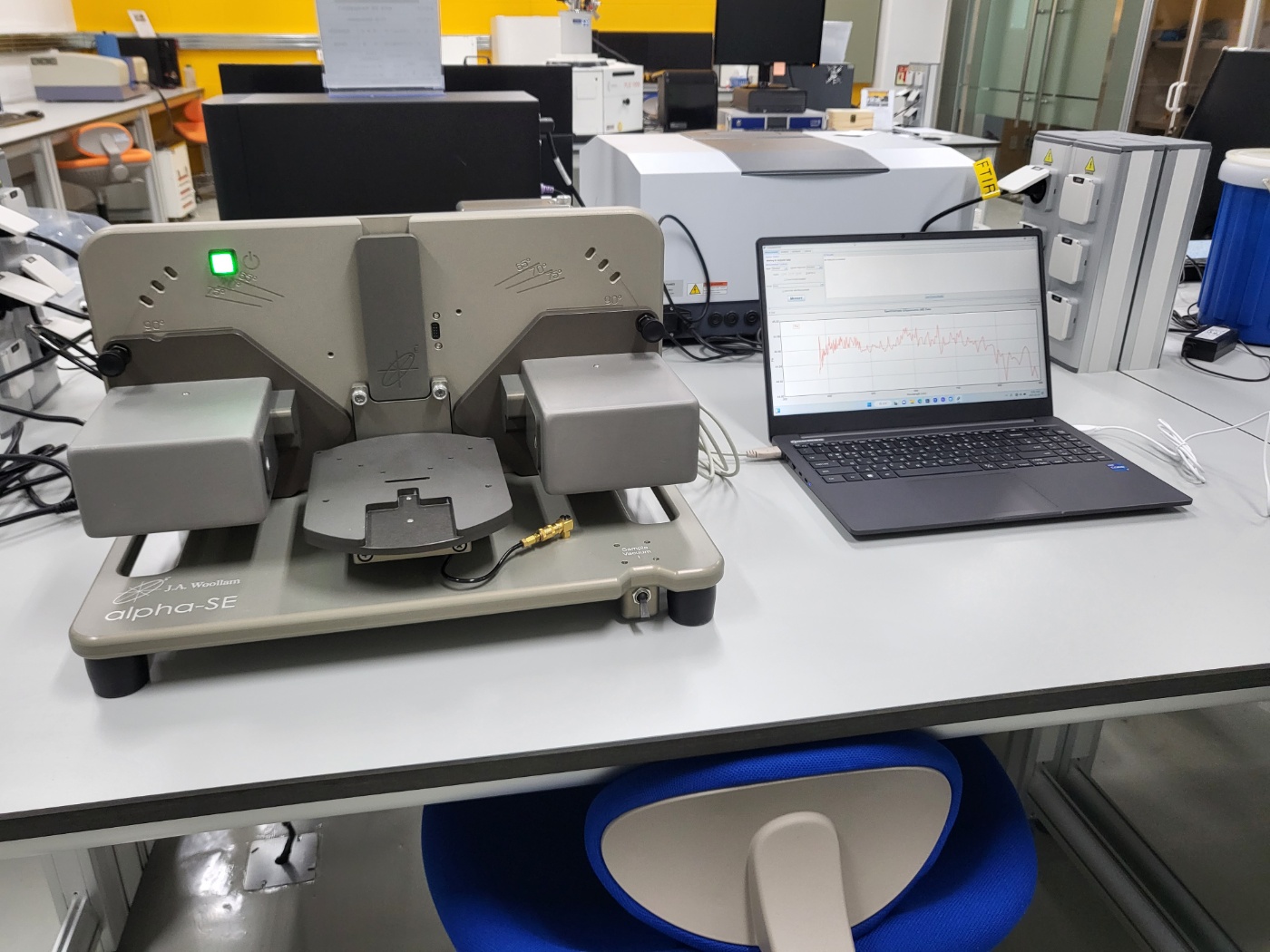

한글장비명

타원분광측정기

영문장비명

Spectroscopic Ellipsometer

제작사명 / 모델명

J.A.woollam / Alpha-SE

원리 및 특징

○ 절연체, 반도체, 전도성 소재 등 다양한 분야에서 사용되는 물질의 두께, 굴절률, 흡광계수, 밴드갭 등의 다양한 광학적 특성을 분석할 수 있는 대표적인 장비. ○ 디스플레이나 반도체 소재 연구에서 활발히 사용되고 있으며 첨단 물질의 비파괴적 물성 분석의 대표적인 방법으로 다양한 분야로의 활용 가능. ○ 박막 형태의 유기물의 광학적 특성 측정. - 박막의 두께와 광학적 상수 (n, k)

주요구성 및 성능

Spectral Range        : 380 nm to 900 nm, 180 wavelengths Angle of Incidence    : Manual adjustment, 65, 70, 75, 90° (Straight-through) System configuration  : Patented rotating compensator technology with CCD detection Sample size           : The alpha-SE accommodates samples up to 200 mm in diameter and 16 mm thick. Data Acquisition Rate : 3 sec. (Fast mode), 10 sec. (standard mode) 30 sec. (High-precision mode) Software              : Complete EASE for data acquisition, data analysis, and optical simulations Beam Diameter         : Standar ~3 mm, Focused: ~0.3 mm Power Requirements    : 100/240 VAC, 44-63 Hz, < 1 Amp Light Source          : Quartz Tungsten Halogen (QTH)

담당 교수님

김범진 교수님

사용 문의

052-712-8028

11

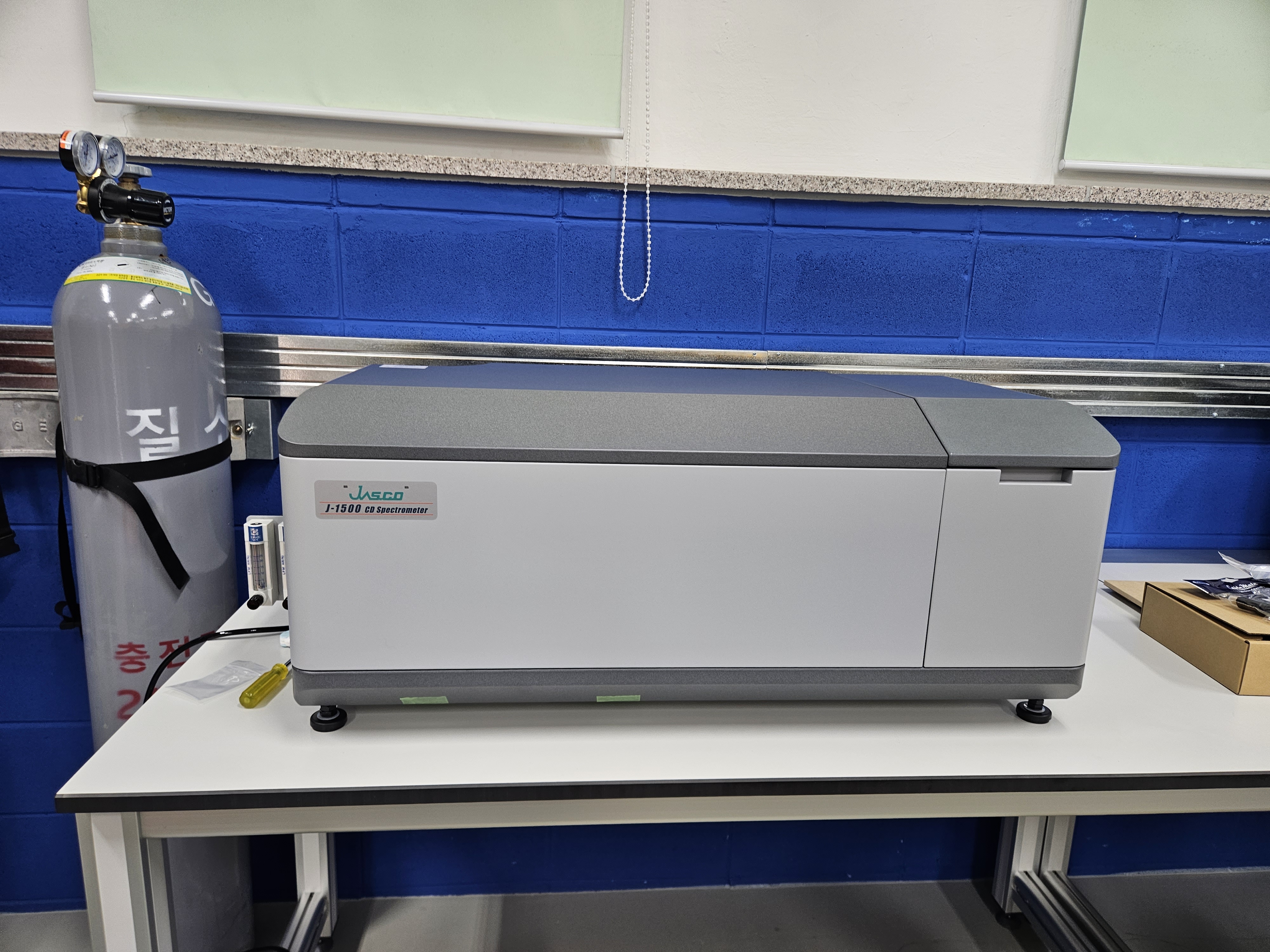

한글장비명

원편광 이색성 분광계

영문장비명

Circular Dichroism Spectrometer

제작사명 / 모델 명

Jasco/J-1500

원리 및 특징

고차원 물질 분석 - 본 장비는 분자식은 같지만 분자 구조가 다른 거울상 이성질체를 분석하는 장비 - 화학, 생명 과학, 기초과학 분야의 단백질의 2차, 3차 구조 분석, 펩타이드 구조 분석에 많이 활용하는 핵심 장비 - 최근에는 디스플레이, 태양광, 배터리 분야의 나노 소재 분석 가능. 직선 편광에 전자기장을 주면 우회전 편광 및 좌회전 편광을 만들 수 있음. 거울상 이성질체의 특징을 가지고 있는 시료에 우회전 편광 및 좌회전 편광의 빛을 주었을 때 각각 다른 흡광도를 가지고 있으며, 이 흡광도의 차를 이용하여 거울상 이성질체의 구조 분석을 하는데 사용됨.

주요구성 및 성능

Main body

1) Light source : 150W Ozone-free air-cooled Xe lamp

2) Modulator : Piezoelastic modulator

3) Electrical system: Lock-in amplifier

4) Monochromator: Double prism polarizing monochromator

5) Wavelength accuracy: ±0.1nm (163~250nm), ±0.2nm (250~500nm), ±0.5nm (500~800nm), ±1.5nm (800~950nm)

6) Wavelength reproducibility : ±0.05nm (163~500nm),±0.1nm (500~800nm), ±0.5nm (800~950nm)

7) Silt widths : 1 ~ 4000 um

담당교수님

김범진 교수님

사용문의

052-712-8028
