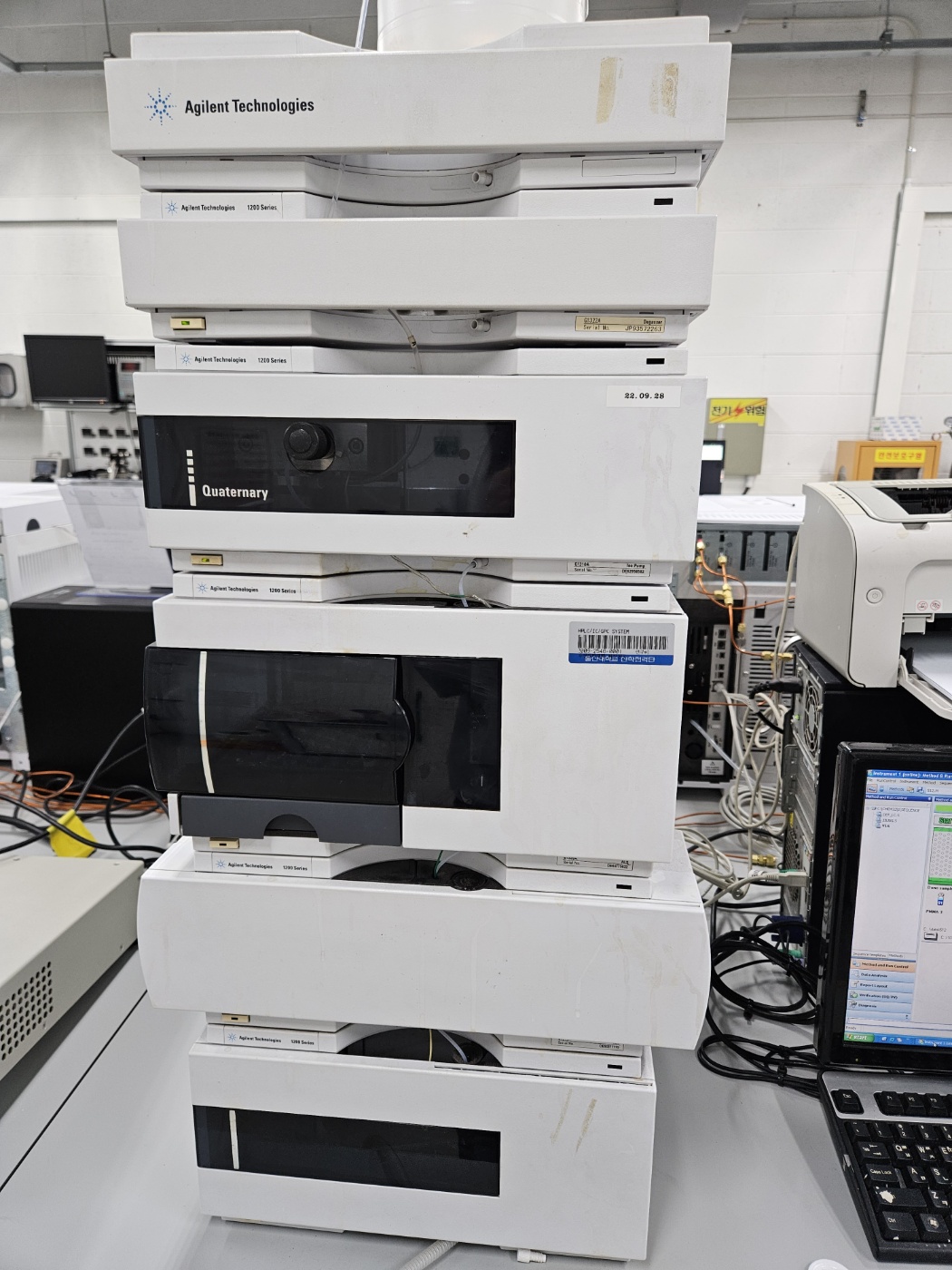

한글장비명

고성능 액체크로마토그래피

영문장비명

High-performance liquid chromatography

제작사명 / 모델명

Agilent Technologies / 1200

원리 및 특징

• 사용자의 분석 요구사항을 만족시키는 서로 다른 고성능 펌프, 시료주입기,온도 조절기, 검출기 및 분취 장치 등 다양한 모듈
• 사용이 편리하고 기기 가동률 최대화를 위해 내장된 시스템 자동제어 장치
• 단일 크로마토그래피 데이터 시스템에서 완벽하게 통합된 데이터 관리 시스템으로 업그레이드 가능한 인포메틱스 솔루션, GPC 또는 고생산성의 정제 시스템과 같은 특수 목적의 소프트웨어 추가 가능

주요구성 및 성능

Solvent Container
Up to 4 different solvents
Degasser G1322A
Quat. Pump G1311A
Solvent inlet at theMCGV

Automatic Liquid Sampler G1329A
- Injection Range 0.1-100 µL in 0.1 µL increments Up to 1500 µL with multiple draw
Thermostatted Column Compartment G1316A
- Temperature range 10 degrees below ambient to 80 °C
- Temperature stability ± 0.15 °C
Diode Array Detector G1315D
- Standard
- 13-µL volume
- 10 mm-cell path length
- 12 MPA, 120 bar (1740 psi) pressure maximum
- RFID tag
PC 및 monitor 1 set

담당 교수님

이형일 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

2

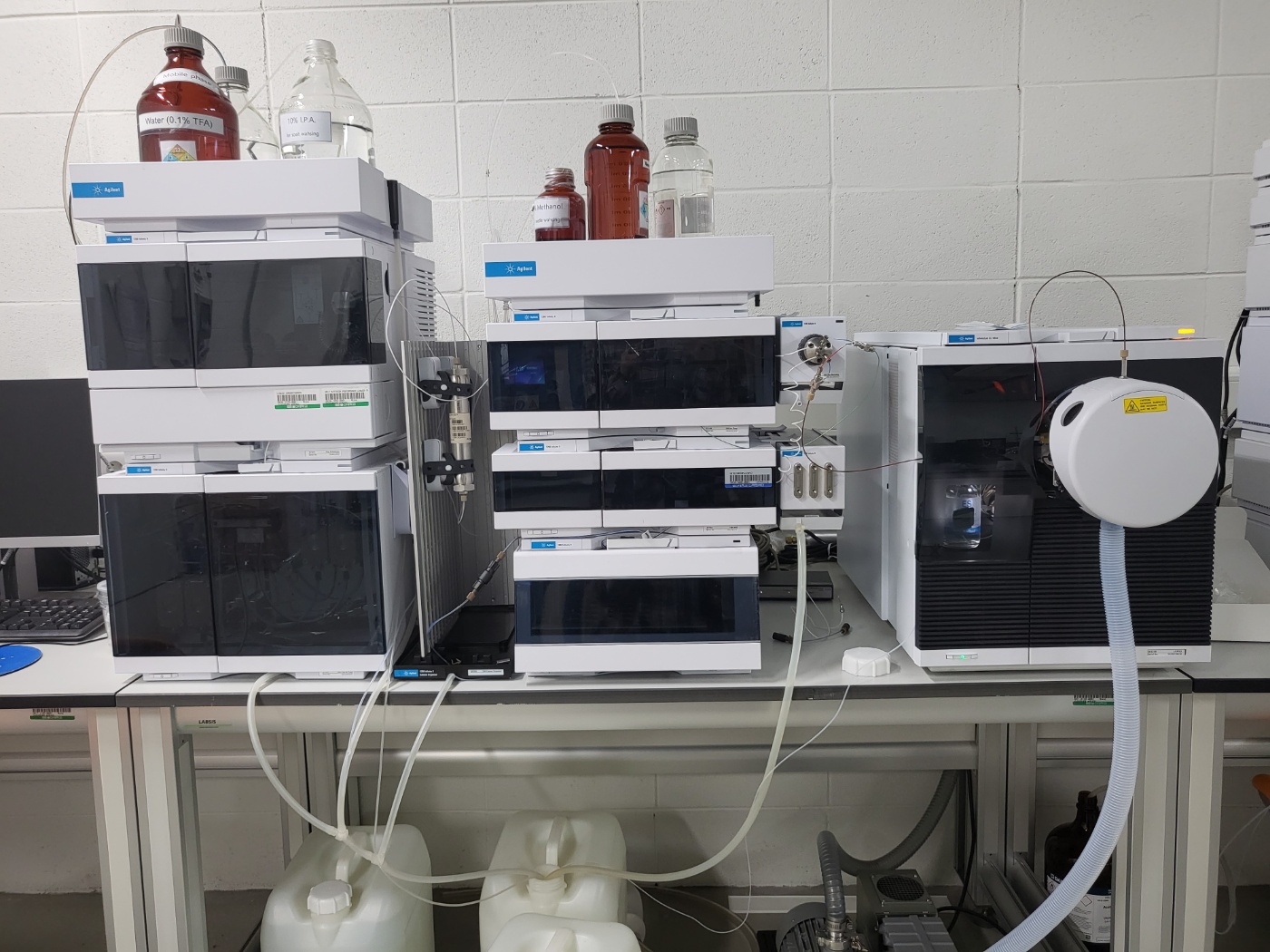

한글장비명

분취용 액체 크로마토그래피/질량분석 시스템

영문장비명

Preparative HPLC/MS system

제작사명 / 모델명

Agilent Technologies / 1260 Infinity II

원리 및 특징

OpenLAB 크로마토그래피 데이터 시스템 또는 OpenLAB CDS ChemStation Edition 소프트웨어에 직관적으로 질량 검출을 추가함으로써 분석 작업 간소화
MassHunter Walkup 소프트웨어로 다수의 사용자를 위한 오픈 액세스 운영 단순화
높은 감도의 질량 검출을 통해 시료 전처리 및 LC 분석법 개발 간소화
초고속 스캔 속도를 통해 UHPLC 분리 혜택을 최대한 활용
OpenLAB CDS 사용으로 US FDA 21 CFR Part 11, EU Annex 11을 비롯한 유사 규제에 대한 데이터 무결성 보장
라이브러리 매칭 검색 기술을 통해 결과의 신뢰성을 극대화하고 확인 절차 간소화
Agilent 1260과 1290 Infinity II 시리즈의 스택형 설계를 통해 설치 공간 절약
ESI, APPI, APCI 및 멀티모드 이온화원으로 화합물 검출의 유연성 향상
Cerno Bioscience사 MassWorks의 새로운 MS 보정 기술을 이용하여 Agilent InfinityLab LC/MSD 시스템에서 높은 질량 정확성 확보

주요구성 및 성능

SI/FB for preparative flow cells and flow rates 15-40 mL/min.
2 capillaries shipped with this option.
*G7170B : 1290 Infinity II MS Flow Modulator.For flow rates up to 200 mL/min.
Pressure limit at 69 bar. Split ratio between 100:1 and 100000:1 depending on the flow rate.
G7170B 305 : InfinityLab Upgrade Capillary Kit for MS-based Preparative LC.
G1364E:1260 Infinit Il Preparative Fraction Collector Maximum flow rate up to 100 mL/min.
G1364E 051 :InfinityLab Preparative Fraction Collector Tubing kit
15-40 mL/min. for 1260 Infinity Il Preparative Fraction
Collector. For the use of columns with an inner diameter of
21.2 and/or 30.0 millimeter
G9328A : 1260 Infinity Il Column Organizer
For mount ing, a manual injector
columns and valves (max. capacity of xx columns)
5188-8053 : ERI Remote and Leak Module
5067-6849 : Column Holder Kit "M” for 9.4 to 30 mm ID columns
G1364-84544 : Tray Holding 60 Tubes 25 x 100mm 35m|
5042-6459 :Test tubes round bottom, 25 x 100 mm (OD x L) - volume per Test tube 35 ml. quantity pack of 100. Supporting G1364B and e7159B
5188-8057 : Fraction Collection Remote Y-Cabel

담당 교수님

김범진 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

3

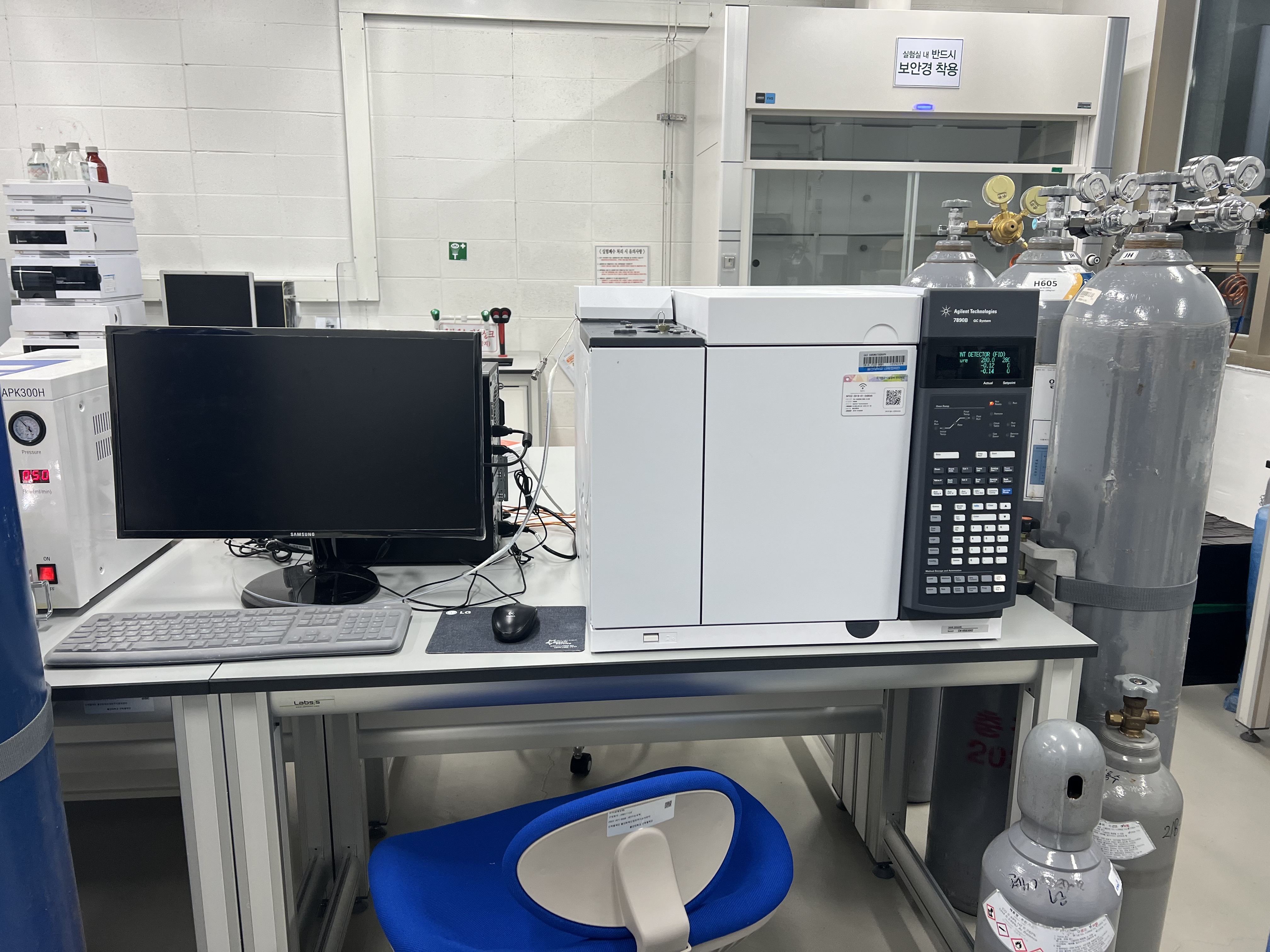

한글장비명

가스크로마토그래피 시스템 (1)

영문장비명

Gas chromatography system (1)

제작사명 / 모델명

Agilent Technologies / 7890B

원리 및 특징

측정 디텍터로 FID와 TCD 및 methanizer를 동시에 가지고 있어서 CO, CH4, H2 등의 기체 분자의 정성 정량 분석이 가능한 장비로써 다양한 반응의 위 기체에 대한 분석이 가능하다.

주요구성 및 성능

구성: 1) 기체역학 제어를 위한 가스 크로마트 그래피 (컬럼 오븐, 전자 기체 역학 제어 시스템)

2) 기체 시료 투입을 위한 제어 주입구
3) 기체 분해를 위한 불꽃 이온화 검출기
4) 시료트레이
5) 데이터 처리를 위한 데이터 처리기
위 의 구조로 구성되어 있으며 CO2, CO, CH4, H2를 포함한 다양한 기체의 분석이 가능한 기기이다.

-컬럼은 28 x 31 x 16 cm 사이즈로 구성
-가용 온도 범위: 4 ~ 450도
-온도 상승 범위 120도/분까지 가능
-최대 사용 시간: 999.99분/회
-압력 제어 범위: 0 ~ 150 psi

담당 교수님

이동호 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

4

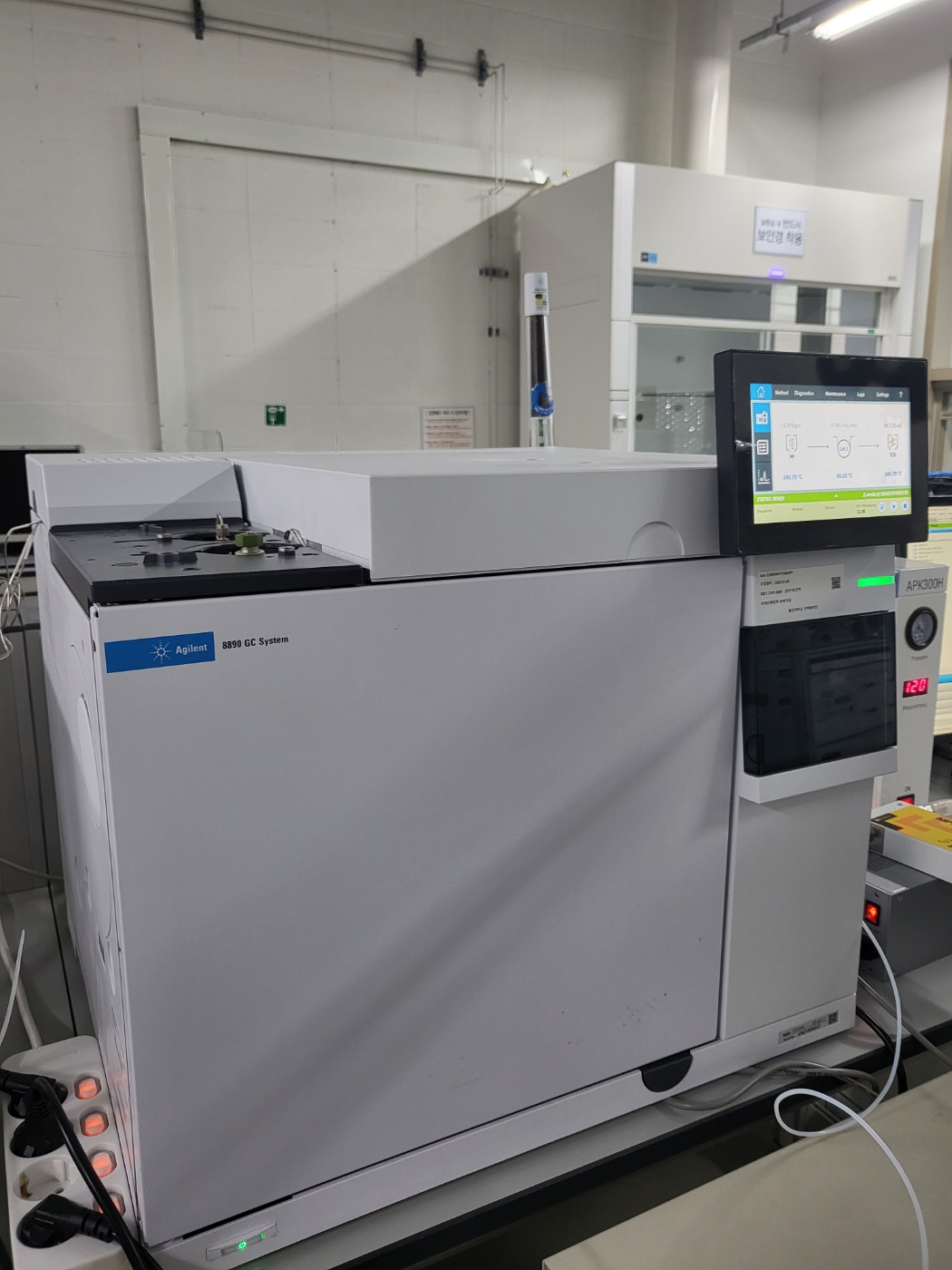

한글장비명

가스크로마토그래피 시스템 (2)

영문장비명

Gas chromatography system (2)

제작사명 / 모델명

Agilent Technologies / 8890

원리 및 특징

실시간 CO2 전환 분석용
ppm 단위 H2, CO, CH4, Ethylene 등 분석 가능

주요구성 및 성능

1. Packed inlet with EPC septum purge. 0-100 psi operation. Configured for 0.53-mm columns. Includes liners and adapters/connectors for 0.53-mm, 1/8-inch, and 1/4-inch columns.
2. FID w/EPC, for capillary column only (electronic Pneum, Ctrl.) optimized for capillary colums only. Includes digital control of all detector gases. Includes connectors for capillary columns.
3. TCD with EPC. Theraml conductivity detector with EPC. Includes adapters/connectors for capillary, 1/8-inch and 1/4-inch columns.
4. Adds a nickel catalyst (methanizer)
5. Pneumatics Control module. Provides two channels of EPC. One channel is either flow or pressure, the second is pressure only.
6. Gas sampling valve loop, 1cc
7. 6-Port Valve - Gas Sampling valve
8. SVO Heated, automated valve box 2 valves
9. Custom Plumbing Four P - 225 MAX
10. TCD to FID Series Adapter

담당 교수님

이동호 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

5

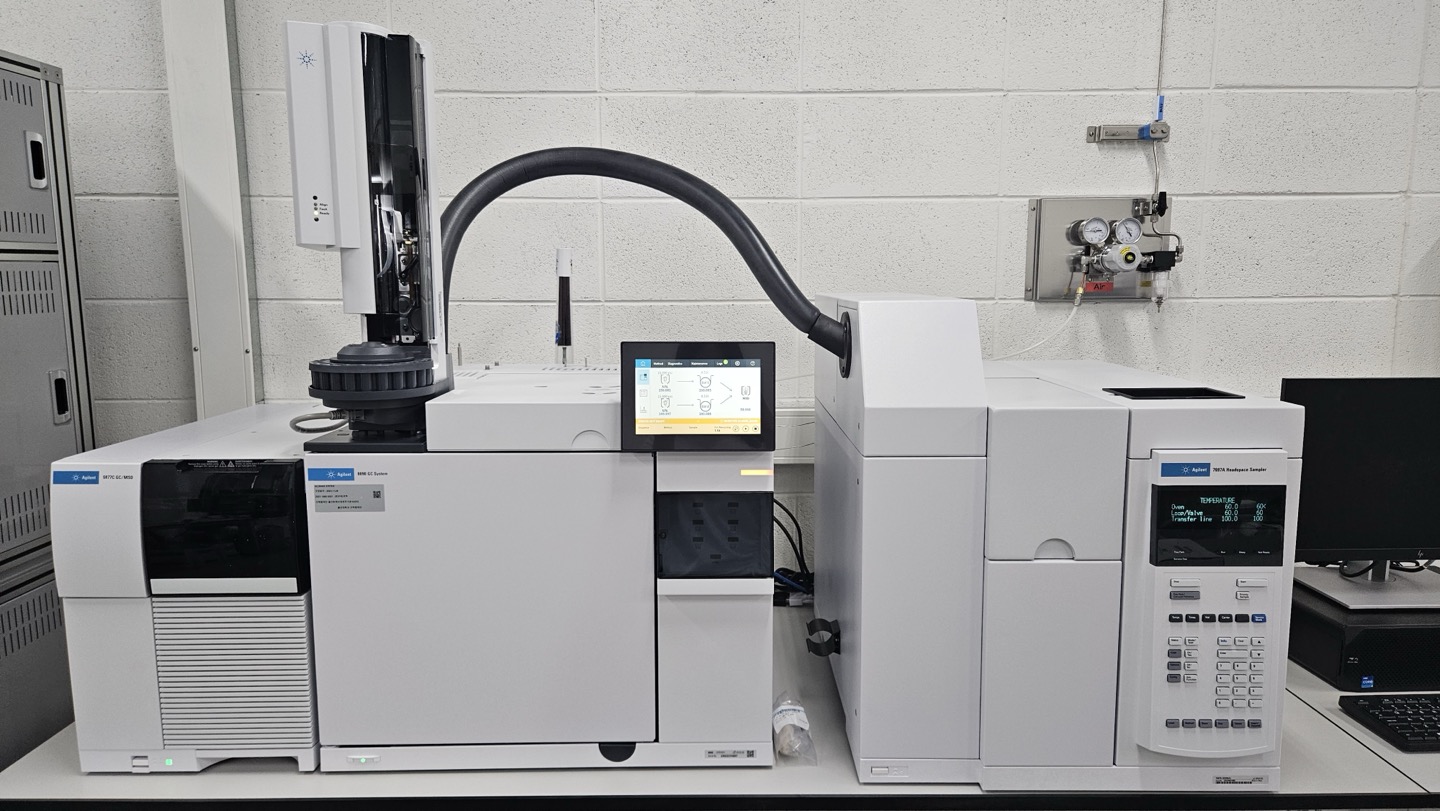

한글장비명

기체크로마토그래피/질량분석기 시스템

영문장비명

GC/MS system

제작사명 / 모델명

Agilent Technologies / 5977 GC/MSD system

원리 및 특징

기체상으로 증발시킨 시료를 고정상으로 코팅된 컬럼을 통해 여러 성분으로 분리
분리된 성분이 GC 컬럼에서 빠져나오면 질량분석기를 통해 검출

주요구성 및 성능

1) Mass Range: 1.6 to 1,050 u

2) Scan speed: Maximum of 12,500 amu/sec

3) Sensitivity: OFN (Octafluoronaphthalene), BZP (Benzophenone) - EI Scan S/N ratio: 600:1 for 1 pg injection of OFN

 - EI SIM IDL (Instrument Detection Limit): 20 fg for 8 sequential of 100 fg OFN

4) Ion source: - Operating temperature: 150-350 ℃

 - Dual filament voltage: 5-241.5 eV

 - Filament emission current: 0-315 uA

5) Mass filter: Heated monolithic hyperbolic gold coated quartz quadrupole

 - Operating temperature: 106-200 ℃

6) Detector: - Triple-Axis High Energy Dynode (HED) electron multiplier (EM) - Dynamic range (electronic): 106

7) GC Inlet - Split ratios: up to 12,500:1

 - Maximum temperature: 400 ℃

담당 교수님

이동호 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr

6

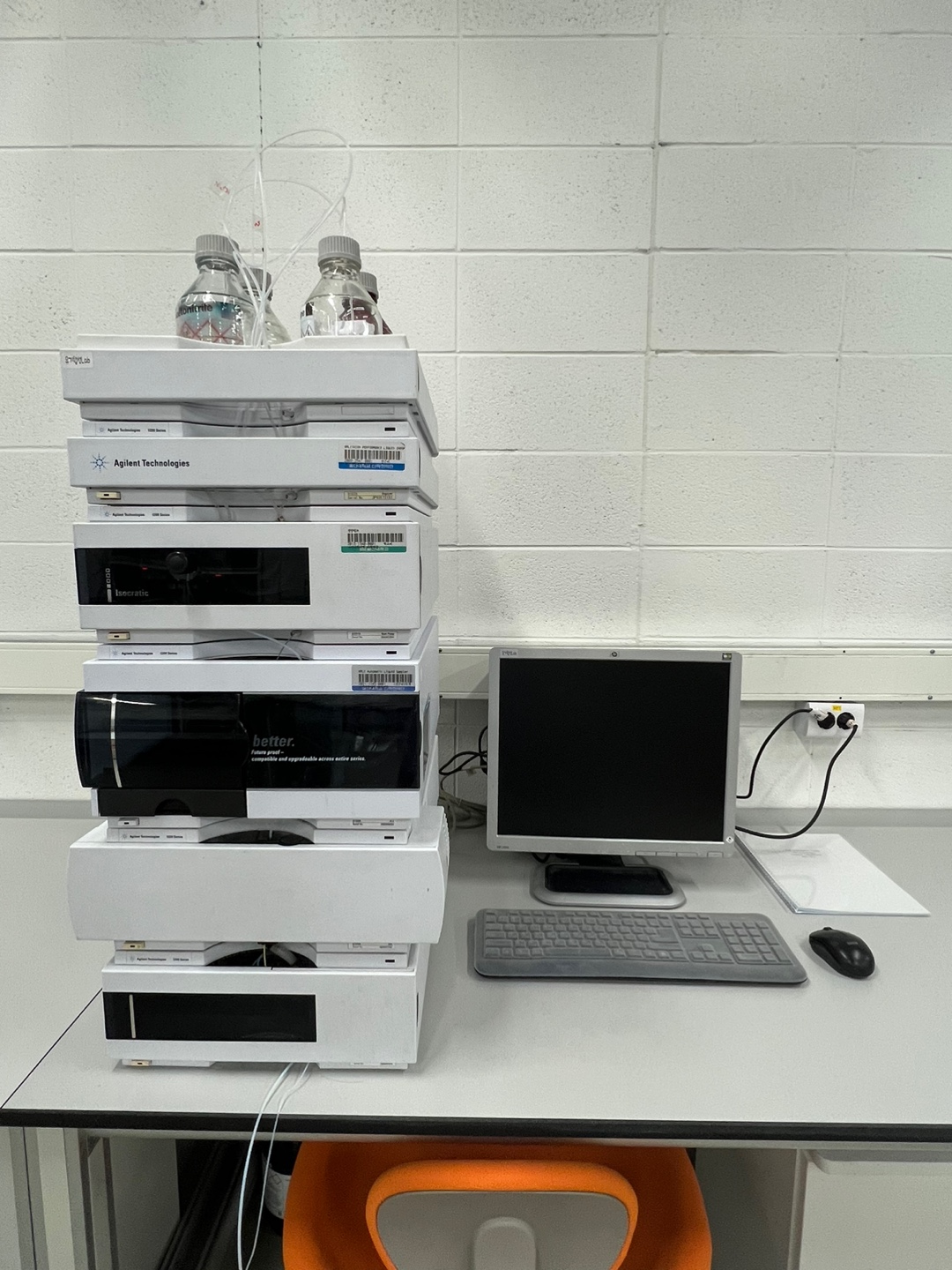

한글장비명

겔 투과 크로마토그래피

영문장비명

Gel Permeation Chromatography

제작사명 / 모델명

Agilent Technologies / 1200 series

원리 및 특징

-겔투과크로마토그래피(GPC)는 고분자 분석을 위한 장비이며, 다양한 생체 고분자 및 바이오물질 분석에 이용가능함. 또 한, 합성 고분자, 공업용 고분자 또한 분석 가능함.

-시료가 컬럼으로부터 분리된 후, 하나의 농도 검출기(Conventional Calibration) 또는 일련의 검출기(Universal Calibration and Triple Detection)를 이용하여 특성을 분석함.

-겔 투과 크로마토그래피는GPC는 천연 및 합성 고분자, 생체 고분자, 단백질 또는 나노입자의 특성 분석에 이용

-겔 투과 크로마토그래피GPC 분리 기능이 광산란, 점도계, 농도 검출기와 함께 결합되어 사용하는 경우(삼중 검출) 고분자의 구조, 응집과 브랜칭 형태에 대한 정보 뿐만 아니라 절대 분자량, 분자 크기, 고유 점도를 제공

주요구성 및 성능

Solvent : N,N-Dimethylformamide (DMF)

Standard : Poly(Styrene) (PS Mn555~2668000),

Poly(Methyl mathacrylate) (PMMA Mn530~49700),

Detector : Refractive index detector (RID)

담당 교수님

이형일 교수님

사용 문의

052-712-8028 / te6521@ulsan.ac.kr
